一、產品簡介
“BK-3000系列鋰離子電池自動檢測化成設備”是用于對鋰離子電池進行化成、分容和性能參數檢測等。該產品是由微機和單片機組成的主從式可充電電池綜合測試系統，其結構先進，性能可靠，操作方便，具有極高的性能價格比，是鋰離子電池生產廠家，使用廠家，科研單位必不可少的生產檢測設備。
二、功能簡介
（一）、平臺
本程序在WINDOWS98/WINDOWS2000簡體中文版或英文版操作平臺下運行，具有操作簡單方便、界面友好等優點。
（二）、功能
具有以下主要功能：
1、此程序可同時控制10個單片機共5120點工作。
2、可設置32個工步參數、可設置最多256個循環，可以先做小電流充放循環，然后再做大電流充放循環，反之也可。
3、可根據指定循環號和工步號的開路電壓和指定循環號和工步號的平均電壓、容量及到達5個指定特征電壓點的時間等多個參數綜合分選電池。
4、保留每個充放電工步的開路電壓、平均電壓、終止電壓、終止時間、終止容量、終止電量、終止電流等，對于放電工步，還自動計算衰減容量、放電效率、損失比等。
5、保存每個電池的所有工步曲線（包括電壓——時間、電流——時間、容量——時間、電量——時間等曲線），曲線點保存條件包括電壓差（≥5mV）、電流差(≥5mA)、時間差(≥1min)等，用戶可自由選擇曲線采樣條件。
6、最長脫機時間為1小時，如果脫機時間過長，將自動壓縮曲線數據。
7、各種數據可保存、顯示和打印。
8、文件名可設置為按時間自動設置或由用戶自行設置。
9、各個柜號或同一柜號不同批次的電池數據可保存到同一個文件中。
10、電池巡檢界面可選擇圖形顯示、顯示綜合數據、顯示分類數據、異常顯示等。
11、提供容量統計功能，統計用戶指定區段容量的電池的個數和百分率。能自動計算分容工步放電容量的最大值、最小值、平均值。
12、打開數據文件，有綜合數據、分類數據、統計報表、曲線、循環圖等選擇。有打印選擇和打印預覽功能。
13、曲線可以局部放大、縮小，坐標可調，可以顯示和打印曲線的具體數據、即每個曲線點的時間、電壓、電流、容量、電量。
三、主要技術指標
型號說明：
BK-3512L（雙CPU型）—2A，512點，模塊結構，一臺設備由2個單片機控制，每個單片機可獨立控制256點工作。
BK-3256L—2A，256點，模塊結構，一臺設備由1個單片機控制。
四、結構說明
BK-3512L（雙CPU型）柜體為雙面結構，設備前后各1個單片機，每個單片機對應控制256點，整個設備共測量512點。每個單片機配有鍵盤板、顯示板和通訊端口等。
BK-3256L柜體為雙面結構，由1個單片機控制，配有鍵盤板、顯示板和通訊端口等。
設備電源接口位于設備機柜下方最角處的一個端子排，端子排上分別有“E”、“N”、“A”、“B”、“C”等接線標記，三相四線制電源的連接方法是：電源火線分別接端子A、B、C，零線接端子N，地線接端子E。
四、系統結構及工作原理

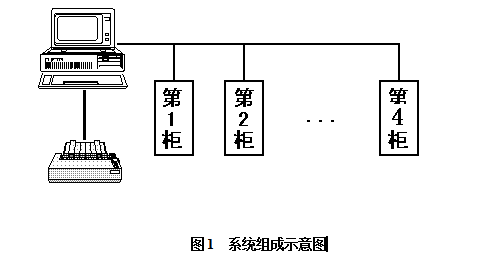

（一）、系統組成
１、BK-3512L（雙CPU型）鋰離子電池自動檢測化成設備（1～5臺）或BK-3256L鋰離子電池自動檢測化成設備（1～10臺）。
２、微型計算機一臺。
３、打印機一臺。
4、專用控制軟件一套。
（二）、工作原理
五、微機系統配置以及系統安裝
（一）、微機配置
使用的微機最小配置為：
1、Pentium Ⅱ 或以上的CPU。
2、EGA/VGA 15寸以上彩色顯示器。
3、64M 以上內存。
4、1.44M 軟盤驅動器。
5、光驅。
6、硬盤 6.4G 以上。
7、鼠標。
8、并行通訊接口（與打印機聯接）。
9、串行通訊接口（與檢測設備連接）。
10、打印機。
11、操作系統為win98/win2000簡體中文版或win98/win2000英文版，用戶需自備微機、操作系統和打印機。
（二）、軟件安裝
1、下位機軟件安裝
設備自帶，下位機軟件已固化在芯片中，無須作任何處理。
2、上位機軟件安裝
上位機軟件以安裝盤（光盤或軟盤）的形式發放，請先閱讀本說明書后再進行安裝。
光盤的安裝方法：
1）開機啟動WINDOWS操作系統。
2）打開光盤的盤符，進入本軟件的版本目錄（如果是英文版，版本目錄為版本號+“_e”），運行SETUP.EXE。
3）在安裝過程中，按照提示，直至安裝完成。
（三）、設備運行前的自檢設定
設備運行前一定要進行自檢，自檢內容如下：
1、指示燈檢查
設備運行前應檢查指示燈能否正確亮滅，以保證電池分容和充放電正常。具體操作參照第三章“單片機操作說明”。
2、恒流源檢查
設備運行前應使恒流源正常，主要檢查恒流源在充電、放電時恒流通路是否正常，電流調節是否正常，報警指示是否正常.具體操作參照第三章。
3、充電、放電電流的設定
在設備開始運行前，應根據本批次電池的具體工藝要求情況，設定充電、放電電流。具體操作參照第三章。
4、檢查電池的采樣情況
在設備開始運行前，應保證能可靠、準確地采樣到每只電池的電壓。具體操作參照第三章。
5、電池夾具的清潔
要經常清潔電池夾具，以保證電池能可靠地接觸，電池爬堿后應立即清潔，以防止堿液腐蝕電池夾具。
6、電流、電壓值的校準
設備出廠前均對恒流源的電流、電池采樣電壓進行了校準，要求用戶每年用0.1級的數字萬用表和數字電流表對每一路的電流、電池采樣電壓進行再次校準，以保證電池分容的準確性。
（四）、上位機與下位機聯機
1、通訊電纜連接
關閉計算機和設備電源，通訊電纜一端與設備的串行輸出口相連，另一端連接一個RS232和RS485的轉換接口,然后與計算機的某個串行通訊口相連，若有不止一臺設備，通訊電纜采用并接的方式相連，然后再與計算機相連。
2、通訊調試
打開計算機和設備的電源，進入WINDOWS操作系統，按以下步驟操作：
1）單擊 [開始][程序]BK-3000（+版本號），進入測控軟件主界面。
2）單擊 [主要設置] [初始設置] [通訊設置]，選擇好與設備連接的通訊端口。
3）單擊 [屏號設置]，單擊設備名稱下拉框選擇設備型號，例如 Bk-3512L，如果有多于1個相同型號的檢測柜，可以利用復制參數把屏號參數拷貝到其它柜號，并點中“現有柜號”中相應的列表項，如果型號不同，則在 屏號 下拉框中單擊某屏號，輸入設備名稱并按回車鍵。
4）單擊 [確定]，再單擊 [確定]，退出程序使通訊及屏號參數生效。
5）按照1）重新運行本程序，[控制部分] [跟蹤巡檢設置]，確保正在聯機的柜號處于被選中狀態（打），按 [確定] 后，單擊 [控制部分] [聯機]，計算機將讀所有巡檢柜號的工作狀態，如果某柜通訊不成功，將提示“讀第？柜工作狀態失敗！”，此時需要檢查通訊通道，排除存在的問題。如果通訊正常，在電池檢測窗口下部的柜號狀態欄中將顯示每個柜號的當前工作狀態。
五、操作流程簡介
（一）、總體流程
圖3 總體操作流程圖
